Надёжность любой трубопроводной системы напрямую зависит от качества соединительных и регулирующих элементов. Среди них особенно важны стальные отводы, фитинги и трубопроводная арматура. Они обеспечивают герметичность соединений, безопасность эксплуатации, эффективное управление потоком среды и устойчивость к внешним воздействиям.

Эти компоненты незаменимы в системах водоснабжения, теплоснабжения, газораспределения, химических трубопроводах и других промышленных объектах, где высокие температуры, давление и агрессивные среды требуют решений повышенной прочности.

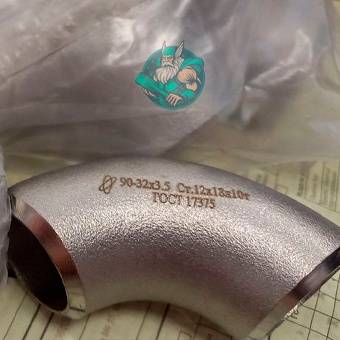

Стальной отвод

Поворот под контролем: стальные отводы

Отвод стальной — это трубные детали, предназначенные для изменения направления транспортируемой среды. Они изготавливаются методом штамповки, гибки или сварки и могут отличаться как по геометрическим параметрам, так и по применению. Штампованные отводы обладают наилучшей прочностью, так как создаются из цельной заготовки без ослабляющих швов. Сегментные — состоят из нескольких сваренных дугообразных отрезков, что упрощает их изготовление при больших диаметрах труб.

Ключевые характеристики зависят от радиуса изгиба, который бывает коротким (1D) или длинным (1.5D и выше), а также от угла поворота (30°, 45°, 60°, 90°, 180°). Чем плавнее изгиб, тем меньше сопротивление среды и выше гидравлическая эффективность.

Важным критерием является диаметр условного прохода (от 15 мм до 1200 мм) и способность выдерживать высокие нагрузки. Стальные отводы должны соответствовать стандартам качества — ГОСТ, ISO, DIN или ASME, в зависимости от отрасли и требований проекта. Они используются на поворотных участках теплосетей, газопроводов, систем химической переработки, магистралей охлаждения и других трубопроводов, где важно сохранить устойчивость к скачкам давления и температурным колебаниям.

Соединение без компромиссов: стальные фитинги

Фитинги представляют собой соединительные элементы, предназначенные для сборки разветвлённых трубопроводных систем. Они позволяют изменять направление, диаметр и геометрию трубной трассы без существенного перерабатывания конструкции. Благодаря этому обеспечивается гибкость проектирования и простота обслуживания.

Фитинги подразделяются по функциональности на муфты, тройники, крестовины, редукции, угольники, заглушки и переходники. По способу соединения — на сварные, резьбовые и фланцевые. Каждый тип имеет свои преимущества: сварные обеспечивают прочность и долговечность, резьбовые — удобны при демонтаже, фланцевые — подходят для участков, требующих регулярного обслуживания.

Материал изготовления подбирается с учётом рабочей среды: для бытовых коммуникаций подходит углеродистая сталь, а для химически активных жидкостей используется нержавеющая. Особое внимание уделяется качеству внутренних и внешних резьб, геометрии посадочных поверхностей, а также устойчивости к коррозии и воздействию среды. В условиях повышенного давления применяются усиленные стенки и уплотнительные кольца.

Универсальность фитингов позволяет использовать их как в строительстве жилых объектов, так и на промышленных площадках. При проектировании учитываются такие параметры, как рабочее давление, температурный диапазон, динамическая нагрузка и частота демонтажа.

Управление потоком: трубопроводная арматура

Арматура трубопроводная — это оборудование для регулирования потока рабочей среды: его отключения, ограничения, направления или сброса при аварийных ситуациях. Она играет ключевую роль в функционировании системы, повышая её безопасность, эффективность и адаптивность. В промышленности применяется как ручная арматура, так и устройства с автоматическими и дистанционными приводами.

К основным видам относятся:

Задвижки — обеспечивают полное открытие и перекрытие трубопровода;
Шаровые краны — подходят для быстрого перекрытия потока с минимальными усилиями;
Регулирующие клапаны — позволяют настраивать расход рабочей среды;
Обратные клапаны — предотвращают возврат жидкости в противоположном направлении;
Предохранительные устройства — сбрасывают давление при аварийных превышениях;
Фильтры — задерживают механические частицы, предотвращая засоры.

Арматура различается по способу подключения: фланцевое, сварное и муфтовое. Конструкция выбирается с учётом среды (вода, пар, газ, нефть), температурного режима, плотности и давления. В промышленности также применяются арматурные узлы с дистанционным управлением — электроприводные, гидравлические или пневматические.

Важно, чтобы арматура соответствовала нормативам ГОСТ, EN или ANSI и имела паспорта испытаний. Без этого её использование на опасных производственных объектах недопустимо. В случае возникновения аварийных ситуаций от качества и исправности арматуры напрямую зависит безопасность обслуживающего персонала.

Особенности эксплуатации и критерии выбора

При проектировании инженерных систем критически важно учитывать параметры рабочей среды, режимы эксплуатации и долговечность каждого элемента. Например, при монтаже на открытом воздухе или в агрессивной среде применяются оцинкованные или покрытые антикоррозионными составами изделия. При высоких температурах — используются термостойкие материалы, а в подземных коммуникациях — компоненты с повышенной герметичностью.

Также важен способ монтажа: сварка применяется при постоянных соединениях, фланцы — при необходимости регулярной ревизии. Резьбовые соединения чаще применяются в бытовом сегменте или на малых диаметрах трубопроводов. Кроме того, нужно учитывать совместимость материалов между собой, чтобы исключить электрохимическую коррозию.

Сводные рекомендации по выбору:

Учитывайте характеристики рабочей среды: давление, температура, химический состав.
Выбирайте соединения, соответствующие условиям обслуживания: съёмные или неразборные.
Предпочитайте изделия, соответствующие отраслевым стандартам и сертифицированные лабораториями.

Применение в различных отраслях

В теплоэнергетике используются отводы большого диаметра с фланцевыми соединениями, рассчитанные на высокие тепловые нагрузки.
В нефтехимической отрасли применяются арматурные узлы из легированных сталей, устойчивых к кислотам и щелочам.
На объектах ЖКХ фитинги обеспечивают быструю замену и переконфигурацию трубных соединений без масштабных демонтажных работ.
В пищевой и фармацевтической промышленности особое значение имеют гладкость внутренних поверхностей арматуры и соответствие санитарным требованиям.

Правильно подобранные стальные отводы, фитинги и трубопроводная арматура обеспечивают надёжность и долговечность трубопроводных систем. Эти элементы не просто соединяют участки труб — они формируют структуру, определяют направление, управляют потоком и обеспечивают безопасность при эксплуатации. Благодаря своим механическим и химическим свойствам стальные компоненты остаются оптимальным выбором для большинства инженерных задач.
