Миканитовые сопловые нагреватели: особенности конструкции, преимущества и применение в промышленности

Современная технология переработки пластмасс предъявляет высокие требования к стабильности температурного режима. Качество нагрева влияет на вязкость расплава, производительность линии, качество готовой продукции и продолжительность эксплуатации технологических узлов. По этой причине для быстрого и равномерного нагрева промышленного оборудования, включая сопла экструдеров и термопластавтоматы, применяются миканитовые сопловые нагреватели.

Что такое миканитовый сопловой нагреватель

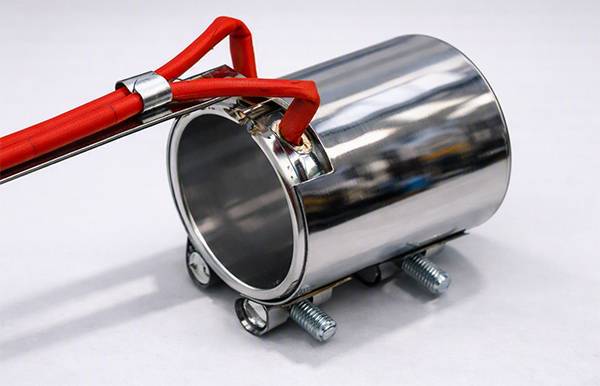

Миканитовый сопловой нагреватель представляет собой кольцевой электрический нагреватель контактного типа, применяемый для нагрева поверхностей цилиндрической формы с малым диаметров. Основная область применения — сопла термопластавтоматов, экструзионные головки, горячеканальные системы, упаковочное оборудование, лабораторные установки и технологические линии переработки полимеров.

Главная задача нагревателя заключается в максимально быстрой передаче тепловой энергии непосредственно металлическому соплу. Благодаря высокой плотности мощности оборудование быстро выходит на рабочую температуру и поддерживает ее с минимальными отклонениями.

Конструкция нагревателя

Высокая надежность миканитовых нагревателей достигается благодаря продуманной многослойной конструкции.

Внутри корпуса располагается нихромовая нагревательная спираль, обладающая высоким электрическим сопротивлением и устойчивостью к длительной эксплуатации при повышенных температурах.

Специальный композиционный материал на основе природной слюды – миканит – полностью изолирует спираль. Миканит имеет ряд важных качеств: высокая электрическая прочность, хорошая теплопроводность и устойчивость к многократным циклам нагрева.

Наружная оболочка выполняется из нержавеющей стали, которая защищает внутренние элементы от механических повреждений и воздействия расплавленного полимера.

Конструкция фиксируется на сопле при помощи надежных стяжных элементов, обеспечивающих плотное прилегание нагревателя к нагреваемой поверхности.

Принцип работы

Сопловой нагреватель преобразует электрическую энергию в тепловую.

Нихромовая спираль нагревателя, пропуская через себя электрический ток, начинает выделять тепло. Далее тепловая энергия, благодаря теплопроводному микониту, практически без потерь передается металлическому корпусу, а затем непосредственно нагреваемому соплу.

Контактный способ нагрева обеспечивает высокий коэффициент теплопередачи и значительно снижает тепловые потери по сравнению с воздушным нагревом.

Основные технические характеристики

Миканитовые сопловые нагреватели выпускаются в различных типоразмерах.

• внутренний диаметр: 23–150 мм;
• ширина: 18–150 мм;
• толщина корпуса: около 4 мм;
• рабочая температура: <450 °C;
• напряжение питания: <1000 В;
• удельная мощность: <9 Вт/см².

Благодаря широкому диапазону размеров возможно подобрать нагреватель практически для любого промышленного оборудования или изготовить изделие по индивидуальному проекту.

Преимущества миканитовых сопловых нагревателей

• Компактность конструкции. Толщина корпуса составляет всего несколько миллиметров, что особенно важно при ограниченном монтажном пространстве.
• Высокая скорость нагрева. Благодаря высокой удельной мощности оборудование быстро выходит на рабочую температуру.
• Равномерное распределение температуры. Правильное расположение нагревательной спирали позволяет избежать локальных перегревов.
• Высокая надежность. Использование качественного миканита и нержавеющей стали обеспечивает продолжительный срок службы даже при интенсивной эксплуатации.
• Возможность изготовления по индивидуальным размерам. Нагреватель могут быть практически любой конфигурации с различными вариантами выводов питания и крепления.

Почему качество монтажа имеет решающее значение

Даже самый современный нагреватель не сможет эффективно работать, если установлен неверно.

Между корпусом нагревателя и соплом должен обеспечиваться максимально плотный контакт. Даже незначительный зазор на площади контакта снижает теплоотвод, из-за чего температура самой спирали значительно возрастает. Это приводит к локальному перегреву, быстрому износу изоляционного материала и всего изделия.

Перед монтажом необходимо хорошо очистить посадочную поверхность от коррозионных и других загрязнений, а также возможных остатков полимера. После установки все крепежные элементы должны быть равномерно затянуты без чрезмерного усилия.

Сферы применения сопловых нагревателей

Миканитовые сопловые нагреватели получили широкое распространение во многих отраслях промышленности:

• термопластавтоматы;
• экструдеры;
• горячеканальные системы;
• оборудование для выдува пластиковой тары;
• упаковочные автоматы;
• оборудование, производящее кабель;
• лабораторные установки;
• технологические линии переработки полимеров.

Заключение

В современном производстве локальный нагрев сопел и узлов цилиндрической формы, как правило, выполняется с помощью миканитовых сопловых нагревателей, имеющих длительный срок службы. Высокая плотность мощности в сочетании с компактностью и быстрый выход на рабочую температуру делают такие нагреватели эффективным решением.
